รหัส POST 4 หลัก จากลุงแจ่ม
................................................
รหัสข้อผิดพลาด คำอธิบายข้อผิดพลาด การตอบสนอง
0000 ข้อผิดพลาดของ Timer หยุดชั่วคราว
0003 แบตเตอรี่ CMOS อ่อน หยุดชั่วคราว
0004 การตั้งค่า CMOS ผิดพลาด หยุดชั่วคราว
0005 CMOS Checksum ผิดพลาด หยุดชั่วคราว
000B ขนาดหน่วยความจำ CMOS ผิดพลาด หยุดชั่วคราว
000C การทดสอบ RAM R/W ล้มเหลว หยุดชั่วคราว
000E ข้อผิดพลาดของไดรฟ์ A: หยุดชั่วคราว
000F ข้อผิดพลาดของไดรฟ์ B: หยุดชั่วคราว
0012 CMOS วันที่/เวลาไม่ได้ตั้งค่า หยุดชั่วคราว
0040 การทดสอบ Refresh Timer ล้มเหลว หยุดทำงาน
0041 การทดสอบหน่วยความจำจอแสดงผลล้มเหลว หยุดชั่วคราว
0042 ประเภทจอแสดงผล CMOS ผิดพลาด หยุดชั่วคราว
0043 ~ ถูกกด หยุดชั่วคราว
0044 ข้อผิดพลาดของ DMA Controller หยุดทำงาน
0045 ข้อผิดพลาดของ DMA-1 หยุดทำงาน
0046 ข้อผิดพลาดของ DMA-2 หยุดทำงาน
0047 ข้อผิดพลาดของ BIOS ที่ไม่รู้จัก รหัสข้อผิดพลาด = 0047 หยุดทำงาน
0048 การตรวจสอบรหัสผ่านล้มเหลว หยุดทำงาน
0049 ข้อผิดพลาดของ BIOS ที่ไม่รู้จัก รหัสข้อผิดพลาด = 0049 หยุดทำงาน

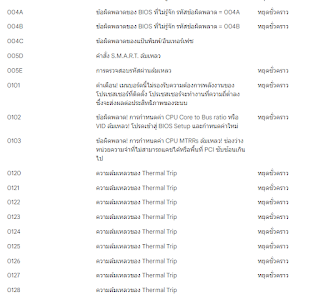

004A ข้อผิดพลาดของ BIOS ที่ไม่รู้จัก รหัสข้อผิดพลาด = 004A หยุดชั่วคราว
004B ข้อผิดพลาดของ BIOS ที่ไม่รู้จัก รหัสข้อผิดพลาด = 004B หยุดชั่วคราว
004C ข้อผิดพลาดของแป้นพิมพ์/อินเทอร์เฟซ
005D คำสั่ง S.M.A.R.T. ล้มเหลว
005E การตรวจสอบรหัสผ่านล้มเหลว หยุดชั่วคราว
0101 คำเตือน! เมนบอร์ดนี้ไม่รองรับความต้องการพลังงานของโปรเซสเซอร์ที่ติดตั้ง โปรเซสเซอร์จะทำงานที่ความถี่ต่ำลง ซึ่งจะส่งผลต่อประสิทธิภาพของระบบ หยุดชั่วคราว
0102 ข้อผิดพลาด! การกำหนดค่า CPU Core to Bus ratio หรือ VID ล้มเหลว! โปรดเข้าสู่ BIOS Setup และกำหนดค่าใหม่ หยุดชั่วคราว
0103 ข้อผิดพลาด! การกำหนดค่า CPU MTRRs ล้มเหลว! ช่องว่างหน่วยความจำที่ไม่สามารถแคชได้หรือพื้นที่ PCI ซับซ้อนเกินไป
0120 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0121 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0122 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0123 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0124 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0125 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0126 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0127 ความล้มเหลวของ Thermal Trip หยุดชั่วคราว
0128 ความล้มเหลวของ Thermal Trip
0129 ความล้มเหลวของ Thermal Trip
012A ความล้มเหลวของ Thermal Trip
012B ความล้มเหลวของ Thermal Trip
012C ความล้มเหลวของ Thermal Trip
012D ความล้มเหลวของ Thermal Trip
012E ความล้มเหลวของ Thermal Trip
012F ความล้มเหลวของ Thermal Trip
0150 - 015F โปรเซสเซอร์ล้มเหลว BIST หยุดชั่วคราว (บางส่วน)
0160 - 016F โปรเซสเซอร์ไม่มีไมโครโค้ด หยุดชั่วคราว (บางส่วน)
0180 - 018F BIOS ไม่รองรับการก้าวปัจจุบัน หยุดชั่วคราว (บางส่วน)
0192 ขนาดแคช L2 ไม่ตรงกัน
0193 CPUID, การก้าวของโปรเซสเซอร์แตกต่างกัน
0194 CPUID, ตระกูลโปรเซสเซอร์แตกต่างกัน หยุดชั่วคราว
0195 บัสด้านหน้าไม่ตรงกัน ระบบหยุดทำงาน
0196 CPUID, รุ่นโปรเซสเซอร์แตกต่างกัน หยุดชั่วคราว
0197 ความเร็วของโปรเซสเซอร์ไม่ตรงกัน หยุดชั่วคราว
5120 CMOS ถูกล้างข้อมูลโดยจัมเปอร์ หยุดชั่วคราว
5121 รหัสผ่านถูกล้างข้อมูลโดยจัมเปอร์ หยุดชั่วคราว
5125 หน่วยความจำแบบธรรมดาไม่เพียงพอที่จะคัดลอก PCI Option ROM
5180 - 5197 ผู้จำหน่ายหน่วยความจำที่ไม่รองรับ: DIMM_XX คำเตือน (บางส่วน)
51A0 - 51B7 ผู้จำหน่าย AMB ที่ไม่รองรับ: DIMM_XX หยุดชั่วคราว/คำเตือน (บางส่วน)
51C0 ข้อผิดพลาดในการกำหนดค่าหน่วยความจำ
8101 คำเตือน! ไม่พบ USB Host Controller ที่อยู่ที่ระบุ!!!
8102 ข้อผิดพลาด! อุปกรณ์ USB ไม่สามารถเริ่มต้นใช้งาน!!!
8104 คำเตือน! พอร์ต 60h/64h emulation ไม่รองรับโดย USB Host Controller นี้!!!
8105 คำเตือน! คอนโทรลเลอร์ EHCI ถูกปิดใช้งาน ต้องการการสนับสนุนข้อมูล 64 บิตใน BIOS
8301 พื้นที่รันไทม์ไม่เพียงพอ ข้อมูล SMBIOS จะไม่พร้อมใช้งาน
8302 พื้นที่รันไทม์ไม่เพียงพอ ข้อมูล SMBIOS จะไม่พร้อมใช้งาน
8601 ข้อผิดพลาด: BMC ไม่ตอบสนอง
8701 พื้นที่รันไทม์ไม่เพียงพอสำหรับข้อมูล MPS!. ระบบอาจทำงานในโหมด PIC หรือ Non-MPS
หมายเหตุ:
ตารางนี้เป็นเพียงส่วนหนึ่งของรหัส POST ที่เป็นไปได้เท่านั้น
รหัสและคำอธิบายที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับยี่ห้อและรุ่นของ BIOS
ควรอ้างอิงคู่มือของเมนบอร์ดของคุณสำหรับรายละเอียดที่ครบถ้วน
debug card แบบ 4 หลัก (หรืออาจจะเป็น 2 หลัก)
วิธีการทำงาน:
เมื่อเกิดข้อผิดพลาด ระหว่างการ POST ระบบ BIOS จะส่งรหัสตัวเลขออกมา
Debug card จะรับรหัส และแสดงผลเป็นเลขฐานสิบหก (Hexadecimal) บนจอ LED ขนาดเล็กบนตัว Debug card
ผู้ใช้งานต้องจดบันทึกรหัส แล้วนำไปเทียบกับตารางรหัสข้อผิดพลาด เพื่อหาสาเหตุของปัญหา
ข้อสังเกต:
การ์ดวินิจฉัยบางรุ่น เช่น TL611 PRO ที่กล่าวถึงก่อนหน้านี้ อาจมีจอ LED หรือ LCD ในตัว จึงไม่จำเป็นต้องใช้ Debug card แยกต่างหาก
Debug card แบบ 4 หลัก เหมาะสำหรับเมนบอร์ดรุ่นเก่า ส่วนเมนบอร์ดรุ่นใหม่ อาจไม่มีพอร์ตเชื่อมต่อ Debug card
........................................................................
ทำความเข้าใจกันท้ายเรื่อง
อธิบายของรหัส POST แต่ละรหัส โดยเรียงลำดับตามที่ระบบสร้างขึ้น รหัสเหล่านี้จะปรากฏที่ด้านล่างขวาของหน้าจอ BIOS เป็นสตริงสี่หลัก ซึ่งเป็นการรวมกันของเอาต์พุตสองหลักจากพอร์ต I/O หลัก 80 และเอาต์พุตสองหลักจากพอร์ต I/O รอง 81 ในรหัส POST ที่ระบุในตาราง 8-1 สองหลักแรกมาจากพอร์ต 81 และสองหลักสุดท้ายมาจากพอร์ต 80
คุณสามารถดูรหัส POST บางส่วนจากพอร์ต I/O หลัก 80 ได้ที่ไฟ LED ด้านในแผงด้านหน้าของเซิร์ฟเวอร์ของคุณ (ดูที่ POST Code LEDs)
คอลัมน์ "การตอบสนอง" จะอธิบายการดำเนินการที่ระบบดำเนินการเมื่อพบข้อผิดพลาดที่เกี่ยวข้อง การดำเนินการมีดังนี้:
คำเตือนหรือไม่ใช่ข้อผิดพลาด: ข้อความจะปรากฏบนหน้าจอ บันทึกข้อผิดพลาดจะถูกบันทึกลงในบันทึกเหตุการณ์ระบบ (SEL) ระบบจะทำการบูตต่อโดยมีสถานะที่ลดลง ผู้ใช้อาจต้องการเปลี่ยนอุปกรณ์
หยุดชั่วคราว: ข้อความจะปรากฏบนหน้าจอ บันทึกข้อผิดพลาดลงใน SEL และต้องป้อนข้อมูลจากผู้ใช้จึงจะดำเนินการต่อได้ ผู้ใช้สามารถดำเนินการแก้ไขได้ทันที หรือเลือกที่จะทำการบูตต่อ
หยุดทำงาน: ข้อความจะปรากฏบนหน้าจอ บันทึกข้อผิดพลาดลงใน SEL และระบบไม่สามารถบูตได้จนกว่าจะแก้ไขข้อผิดพลาด ผู้ใช้ต้องเปลี่ยนชิ้นส่วนที่ผิดพลาดและรีสตาร์ทระบบ
